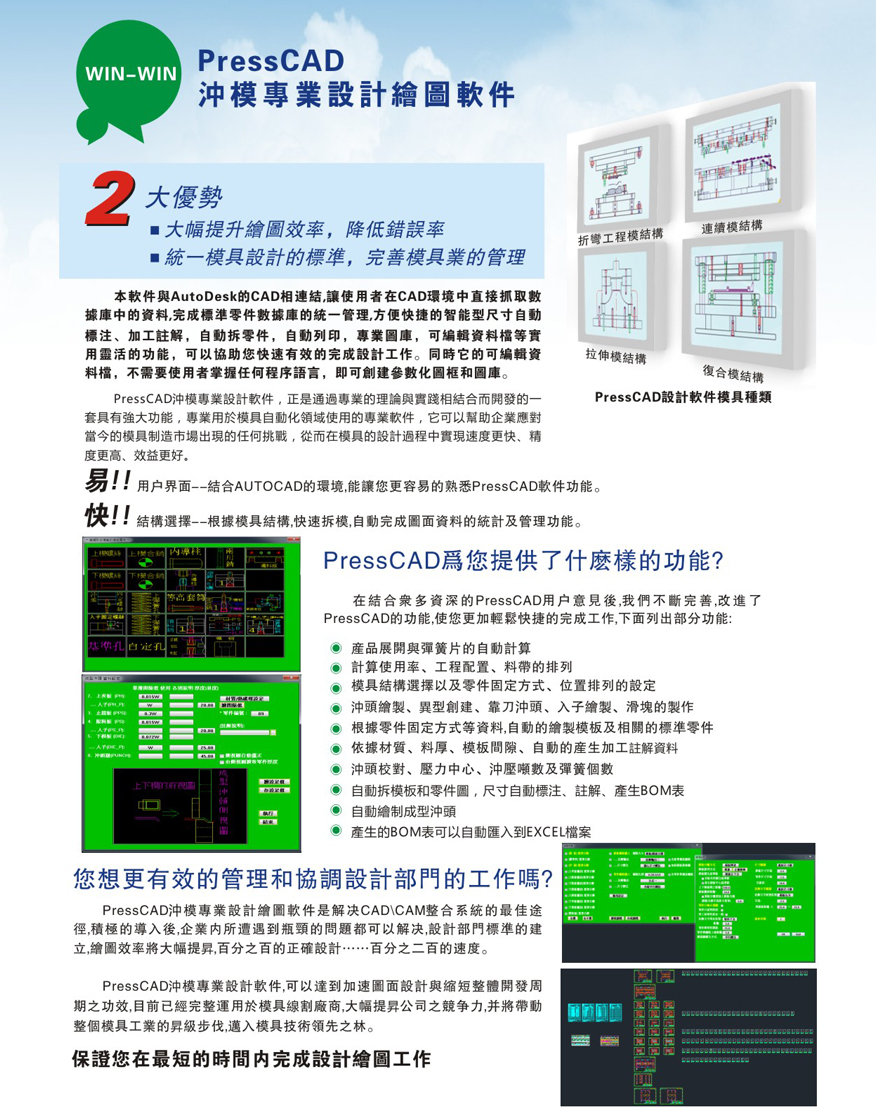

PressCAD設計軟件的優勢
大幅提升繪圖效率降低錯誤率
統一模具設計的标準完善模具業的管理
本軟件與AutoDesk及統赢CAD平台相連結,讓使用者在CAD 環境中直接抓取數據庫中的數據,完成标準零件數據庫的統一管理,方便快捷的智能型尺寸自動标注,加工批注,自動拆零件,自動打印、專業圖庫、自動産生料表清單、可編輯資料檔等實用靈活的功能，可以協助您快速有效的完成設計工作。同時，它的可編輯資料檔，不需要用戶掌握任何程序語言，即可創建參數化圖框和圖庫。
PressCAD沖模專業設計繪圖軟件，正是通過專業的理論與實踐相結合而開發的一套具有強大功能，專業用于模具自動化領域使用的專業軟件，它可以幫助企業應對當今的模具制造市場出現的任何挑戰，從而在模具的設計過程中實現速度更快，精度更高、效益更好。
易!!用戶界面 -- 結合AUTOCAD及統赢CAD的環境,能讓您更容易的熟悉PressCAD軟件功能
快!!結構選擇 -- 根據模具結構,快速拆模.自動完成圖面資料的統計及管理功能
PressCAD為您提供了什麼樣的功能?
在結合衆多資深的PressCAD用戶意見後,我們不斷完善,改進了PressCAD的功能,使
您更加輕松快捷的完成工作.下面列出部分功能:
産品展開與彈簧片的自動計算

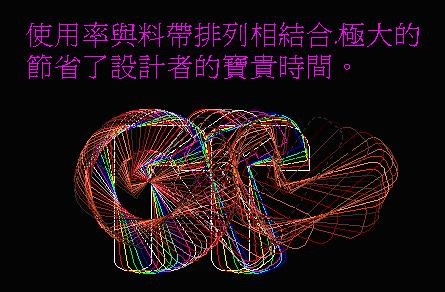

計算使用率、工程配置、料帶的排列
模具結構選擇以及零件固定方式、位置排列的設定
沖頭繪制、異型創建、靠刀沖頭、入子繪制、滑塊的制作
根據零件固定方式等數據,自動的繪制模闆及相關的标準零件
依據材質、料厚、模闆間隙、自動的産生加工注解資料
沖頭校對、壓力中心、沖壓噸數及彈簧個數
自動拆模闆和零件圖，尺寸自動标注、注解、産生BOM表

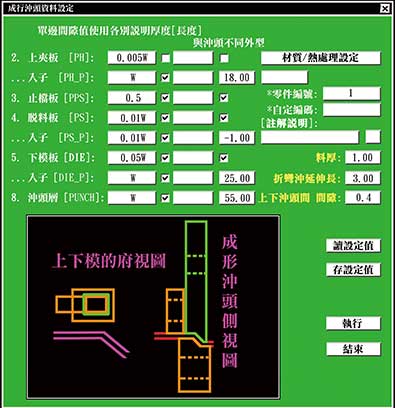

自動繪制成型沖頭
産生的BOM表可以自動彙入到Excel表
您想更有效的管理和協調設計部門的工作嗎?
PressCAD沖模專業設計繪圖軟件是解決CAD/CAM整合系統的最佳途徑,積極的導入後,企業内所遭遇到瓶頸的問題都可以解決,設計部門标準的建立,繪圖效率将大幅提升,百分之百的正确設計……..百分之二百的速度
PressCAD沖模專業設計軟件,可以達到加速圖面設計與縮短整體開發周期之功效,目前已經完整運用于模具線割廠商,大幅提升公司之競争力,并将帶動整個模具工業的升級步伐,邁入模具技術領先之林
保證您在最短的時間内完成設計繪圖工作
為了解決廣大客戶剛導入本公司設計軟體所有功能時，在使用上模棱兩可﹑不知所從的難題，同時也為了縮短使用者的試用周期﹑減小雙方人力與物力資料的浪費﹑快速提升廣大客戶的效益﹑達成我公司預期的雙赢目标，特拟定整個模具設計過程中，在配合使用本軟體各功能上的詳細運用與效益評估狀況如下：
| 設計過程 | 内容 | 所有功能 | 用法與步驟 | 備注(效益評估) |
| 展開 | 展開 | 1.單斷面展開 (bend1) 2.接合法展開 (unfold) 3.簡易單斷面展開 (bend11) | 1. 用dm與et指令删除尺寸和文字 2 .删料厚,再用k指令删重複線 3. 用接合法展開 4. 用單斷面展開檢查其總的展開長 | 此部分對彈簧片産品幫助極大,但對比較簡單的折彎産品速度的提升不是很大,你可自行手動展開, 但dm,et,k與aj等輔助功能在你的繪圖過程中會有很大幫助. |

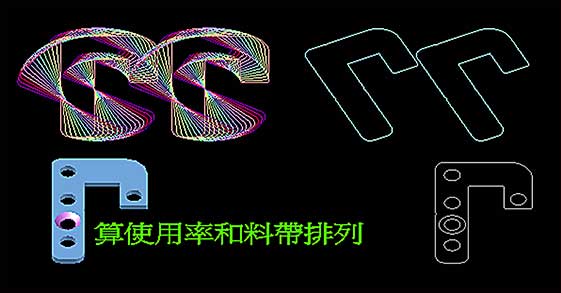

排樣與分工程 | 排樣 | 1. 算使用率 (eff) 2. 料條排列 (unfold) 3. 毛重與淨重 (cal_weig) | 1. 用k指令删除重複線 2. 用aj指令串接成複線 3. 選外形算使有率 4. 選全部圖形制作料條 5. 手動排樣 6. 根據材質,料厚,工件的面積,自動計算毛重,淨重,每公斤的成品數及廢料率 | 此部分在遇到比較複雜的外形圖元要設計成連續模,需要計算使用率時, ,效率可以提升5~10倍,節省很多時間,如果是比較簡單的在排樣上,可以不必使用 可根據每公斤的成品數及廢料率來排工程,以便減少成本 |
| 輔助繪圖 | 1. 單線平行偏位 (p_offset) 2.單一入子外形 3. 節距移位 (m_pitch) | 1, 對複線圖形偏移時,不必炸開圖形,可以直接單邊偏移 2,執行該功能,設定好資料,即可産生外形 | 能提升三倍以上的效率 | |
| 分工程 | 1.圖元分工程 (P_aux2) 2.工程分離 (P-aux2) | 1. 串接 2. 圖元分工程 3. 工程分離 4. 應用圖層和顔色來管理工程 | 效率提升10%~25% | |
沖頭﹑ 沖頭零件與異形零件之繪制 | 沖頭零件 | 1. A和B型引導沖, 2. 安全銷, 3. 抽牙沖 (ATT1) | 設置資料,選圖元或輸入P值 | 能提升三倍以上的效率 |
切邊 | 靠刀沖頭 (P_AUX) | 設置資料,選圖元 可以使用清角輔助功能和引線加字串說明 可以使用詞庫與加刀口說明 | 能提升兩倍以上的效率 | |
| 壓字 | 字模(P_AUX) | 設置資料自動繪制,也可自繪外形模闆複制 | 能提升三倍以上的效率 |
讓位繪制 | 逃料讓位排屑讓位 | 1. 逃料讓位孔繪制(p_aux2) 2. 排屑讓位孔繪制(p_aux2) | 設置資料,選圖元 | 能提升三倍以上的效率 |
| 模闆與模闆零件繪制 | 模闆繪制 | 1. 模具總設定(sp2) 2.建模具圖層(player ) layer1_I 3. 模闆繪制(arr1) (arr2) | 1. 模具總設定 2. 建模具圖層 3. 模闆繪制(其中還可作規劃,把一部分标準件也自動産生) | 這是整套模具的基礎部分,此部分如果能完整的設定好,則對整套模具的效率有較大的提升. |

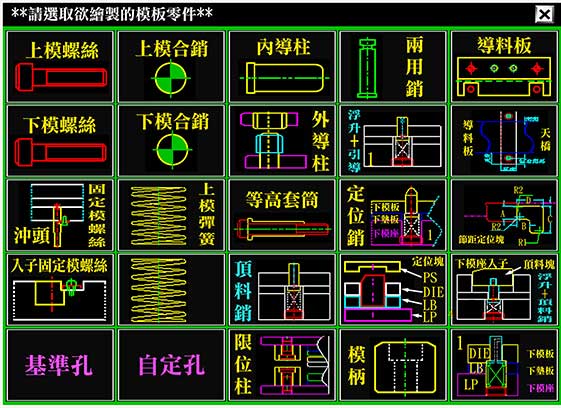

标準件繪制 | 模闆零件繪制 (att2)(att22)(att3) | 模具總設定或手動定放 | 能提升四倍以上的效率 | |
| 定位裝置繪制 | 外定位 | 定位銷(att2)(att22)(att3)定位塊 | 設定資料自動繪制也可自繪形狀及規劃位置手動定放 | 能提升1.5倍以上的效率 |
輔助設計 | 導料闆繪制 | 導料闆繪制(att2) | 設置資料自動繪制,也可自繪外形模闆複制 | 因些部分避位較麻煩,故建議使用自繪外形模闆複制.故對效率的提升有限. |

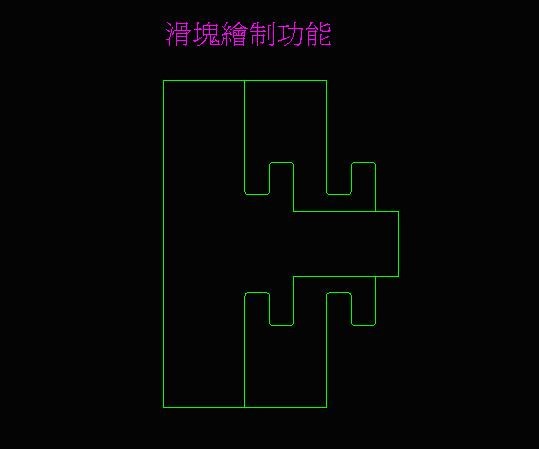

滑塊繪制 | 滑塊繪制,(p_aux) 異形分層(COPY_CPP) 與異形修改(p_aux2) | 設置資料自動繪制燕尾,也可自繪外形模闆複制 大型的滑塊可以使用該功能處理 | 對效率的提升有限 | |
檢測器 | 異形分層 标簽複制(copy_tags) 标簽修改(ch_tag2) 尺寸标簽更改(ch_tag1) 側吹氣孔 | 1. 自繪外形 2. 異形分層或标簽複制直接加标簽 | 能提升三倍以上的效率 | |

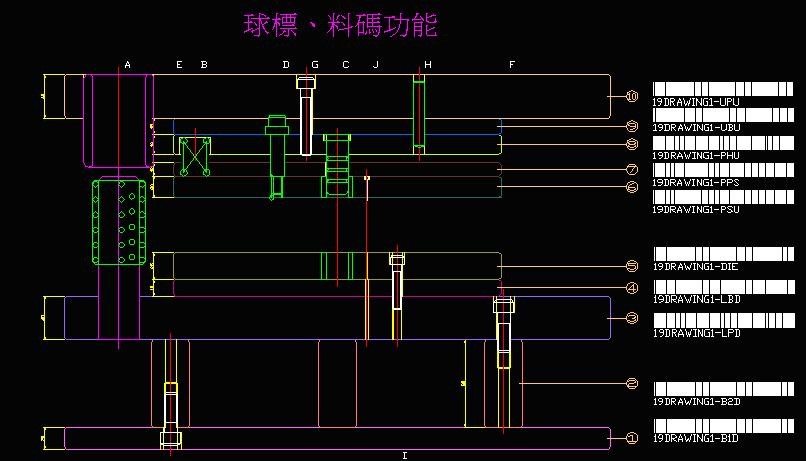

采購輸出 | 料表清單 | 料表清單 | 執行此功能即可 | 對效率的提升5倍至10倍 并且在統計資料方面非常準确迅速 |
開模組立與模闆分離 | 開模組立 | 1. 連續模開模組立 (sv2) 2. 複合模開模組立 (sv22) 3. 折彎模開模組立 (sv222) 4. 連續模加開模零件(a_sv2) 5. 複合模加開模零件 (a_sv22) 6. 折彎模加開模零件 (a_sv222) | 選要顯示在組立圖裡的零件 | 能提升三至六倍以上的效率 ,如要組立圖開得漂亮,需多加練習. |
模闆分離 | 模闆分離(dep) EEE,CCC,MMM,DP指令 | 1. 可一次性進行模闆分離,拆标準件,拆沖頭與入子,标注與注解,套圖框所有動作 2. EEE,CCC,MMM,DP指令可在分離後的模闆裡進行修改動作 | 能提升三倍以上的效率 (如對沖頭,入子有更高的要求,則效率有一定重度的下降) | |
标注與注解 | 标注與注解 | 标注 注解(pd2) 尺寸調整功能D1,QD,QR,XD DS,DH,DA | 按需求設定參數,直接選圖元即可 | 能提升三至五倍的效率 |
| 套圖框出圖 | 套圖框 | 自動套圖框 手動套圖框 II插圖框 MF,EF,CF | 規劃圖框後直接執行指令即可 | 能提升三倍以上的效率 (此部分由本公司負責規劃,制作) |
